Sistem fire hydrant merupakan instalasi pemadam kebakaran yang dipasang secara permanen berupa pipa-pipa yang berisi air bertekanan untuk memadamkan kebakaran. Sistem instalasi fire hydrant mengacu pada Permen PU No. 26 tahun 2008 dan SNI 03-1745-2000. Terdapat tiga jenis fire hydrant, yaitu: Hydrant Gedung, Hydrant Halaman dan Hydrant Kota.
Dalam pembuatan instalasi fire hydrant, kita harus mempertimbangkan:
- Gedung seperti apa yang wajib ada instalasi fire hydrant?
- Apa saja komponen sistem fire hydrant?
- Klasifikasi sistem fire hdyrant
- Berapa dan di mana instalasi fire hydrant ditempatkan?
Syarat Gedung Yang Harus Dilengkapi Fire Hydrant
- Lebih dari tiga tingkat di atas tanah
- Lebih dari 15 m di atas tanah dan ada lantai antara atau balkon
- Lebih dari satu tingkat di bawah tanah
- Lebih dari 6 m di bawah tanah
Komponen Sistem Fire Hydrant
Reservoir atau Penampung Air
Penampungan untuk persediaan air dapat berupa reservoir bawah tanah (ground tank), tangki bertekanan (pressure tank) atau reservoir atas (gravity tank). Sumber air dapat berasal dari PAM, sumur dalam (artesis) atau keduanya.
Sistem Pipa
- Pipa Utama merupakan bagian dari sistem pipa tegak yang memasok air ke satu atau lebih pipa tegak.
- Pipa Tegak merupakan pipa yang naik ke atas dari sistem perpipaan yang menyalurkan pasokan air untuk sambungan selang dan sprinkler pada sistem kombinasi, tegak lurus dari lantai ke lantai.
- Pipa Tegak Kering merupakan sistem pipa tegak yang direncanakan berisi air hanya bila sistem digunakan.
- Pipa Tegak Basah merupakan sistem pipa tegak dimana pipa selalu berisi air.
- Pipa Cabang merupakan pipa yang menghubungkan satu atau lebih sambungan selang dengan pipa tegak yang umumnya berada dalam bidang horizontal.
Sistem Pompa
- Electrical Pump (pompa utama) merupakan pompa utama yang bekerja dengan tenaga listrik.
- Diesel Pump (pompa cadangan) merupakan pompa cadangan yang bekerja ketika tidak ada pasokan listrik dan menggantikan electrical pump.
- Jockey Pump (pompa pacu) merupakan pompa yang berfungsi menjaga kestabilan tekanan air yang masuk ke sistem dari reservoir.
Panel Kontrol Pompa Hydrant
Panel kontrol pompa hydrant memiliki fungsi utama untuk mengoperasikan dan mengontrol sistem fire hydrant.
Hydrant Pillar
Hydrant pillar merupakan bagian dari peralatan instalasi fire hydrant yang terletak di luar bangunan yang dihubungkan dengan selang kebakaran.
Hydrant Box
Hydrant box merupakan bagian dari peralatan instalasi fire hydrant yang berisi valve, selang, nozzle dan beberapa dilengkapi dengan APAR.
Hoose Rell
Hoose rell merupakan bagian dari peralatan instalasi fire hydrant yang digunakan untuk menempatkan fire hose.
Fire Hose
Fire hose merupakan bagian dari peralatan instalasi fire hydrant yang berfungsi mengalirkan air secara fleksibel, pada bagian ujungnya terpasang nozzle. Fire hose terbagi menjadi 3 jenis, yaitu: Fire Hose Canvas, Fire Hose Polyester dan Fire Hose Red Rubber.
Siamese Connection
Siamese Connection merupakan bagian dari peralatan instalasi fire hydrant yang terletak di luar bangunan dan digunakan untuk memenuhi kebutuhan air dari mobil kebakaran.

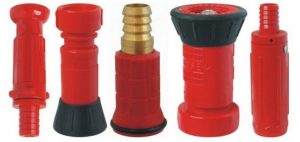

Nozzle
Nozzle merupakan bagian dari peralatan instalasi fire hydrant yang terletak pada ujung selang berfungsi untuk mengatur pengeluaran air.
Valve
Valve atau katup merupakan bagian dari peralatan instalasi fire hydrant yang berfungsi mengatur, mengarahkan dan mengontrol aliran air.
Klasifikasi Sistem Fire Hydrant
Klasifikasi Tipe Sistem Pipa
| Kering Otomatis | Pipa yang dalam keadaan normal diisi dengan udara bertekanan, diatur melalui penggunaan peralatan seperti katup pipa kering yang mengizinkan air masuk ke dalam sistem perpipaan secara otomatis pada pembukaan katup slang. |
| Basah Otomatis | Pipa yang mempunyai pasokan air yang mampu memasok kebutuhan sistem secara otomatis. |
| Kering Semi Otomatis | Pipa yang diatur melalui penggunaan alat, seperti katup banjir (deluge) untuk mengizinkan air masuk ke dalam sistem pipa pada saat aktivitas peralatan kontrol jarak jauh yang ditempatkan pada sambungan selang. Alat aktivasi kontrol jarak jauh harus dilengkapi pada setiap sambungan selang. |
| Kering Manual | Pipa yang tidak mempunyai pasokan air permanen yang menyatu dengan sistem. Sistem pipa ini membutuhkan air dari pompa pemadam kebakaran atau sejenisnya untuk dipompakan ke dalam sistem melalui sambungan pemadam kebakaran untuk memasok kebutuhan sistem. |
| Basah Manual | Pipa yang dihubungkan ke pasokan air yang kecil untuk tujuan memelihara air di dalam sistem tetapi tidak mempunyai kemampuan memasok air untuk kebutuhan sistem. |
Klasifikasi Instalasi Fire Hydrant
| Kriteria | Kelas I | Kelas II | Kelas III |
| Laju Aliran Minimum | 1.893 liter/menit Catatan: Untuk pipa tambahan sebesar 946 liter/menit pada setiap pipa yang jumlahnya tidak melampaui 4.731 liter/menit | 379 liter/menit | 1.893 liter/menit Catatan: Untuk pipa tambahan sebesar 946 liter/menit pada setiap pipa yang jumlahnya tidak melampaui 4.731 liter/menit |
| Tekanan Air | Min. 4.5 kg/cm2 Max. 7.0 kg/cm2 | Min. 4.5 kg/cm2 Max. 7.0 kg/cm2 | Min. 4.5 kg/cm2 Max. 7.0 kg/cm2 |
| Ukuran Selang | 2.5 inch | 1.5 inch Pengecualian: selang ukuran 1 inch diizinkan untuk kebakaran ringan dengan persetujuan instansi berwenang | 1.5 inch dan 2.5 inch Pengecualian: selang ukuran 1 inch diizinkan untuk kebakaran ringan dengan persetujuan instansi berwenang |
| Persediaan Air | 45 menit | 60 menit | 90 menit |
Klasifikasi Penempatan Titik Pilar dan Kotak (Box) Hydrant
| Tingkat Risiko | Penempatan |
| Risiko Ringan | Luas 1000-2000 m2 = 2 titik dan tambahan 1 titik setiap penambahan luas 1000 m2 |
| Risiko Sedang | Luas 800-1600 m2 = 2 titik dan tambahan 1 titik tiap penambahan luas 800 m2 |
| Risiko Berat | Luas 600-1200 m2 = 2 titik dan tambahan 1 titik setiap penambahan luas 600 m2 |
Demikian penjelasan mengenai Sistem Instalasi Fire Hydrant. Semoga bermanfaat!
Sumber:
Permen PU No. 26 tahun 2008 tentang Persyaratan Teknis Sistem Proteksi Kebakaran Pada Bangunan Gedung dan Lingkungan
SNI 03-1745-2000 tentang Tata Cara Perencanaan dan Pemasangan Sistem Pipa Tegak dan Slang Untuk Pencegahan Bahaya Kebakaran Pada Bangunan Rumah dan Gedung.
